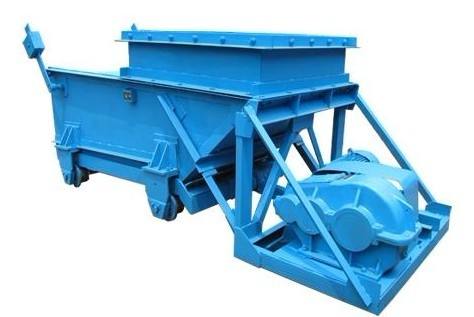

K型往复式给料机产品概述:
K型往复式给料机是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,当电动机开动后,经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动,将煤均匀地卸到运输机械或其它筛选设备上。从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。
K型往复式给料机主要特点:
1.工作可靠、寿命长。
2.重量轻,体积小,维护保养方便。
3.结构简单,运行可靠,调节安装方便。
4.封闭式框架结构,大大提高了机架的刚度。
5.装有限矩型液力偶合器,能满载启动,过载保护。
6.大给料量可达1200吨/小时(煤),是目前国内大的往复式给料机。
7.采用了**的平面二次包络环面骡杆减速器设计,承载能力大,传动效率高。
8.侧衬板、斜衬板与底板之间留缝可调,能比较准确地控制留缝大小,大大减少了漏料。
9.驱动装置对称布置,并采用双推杆 ,使整机爱力均衡,传动平稳,消除了底板往复时的扭摆现象。
10.底板有立向筋板,并用三道通长托辊支承,保证了底板本身刚度,消除了现有往复式给料机底板工作中弯曲变形的弊病。
11.衬板由小块耐磨钢板拼成,这样不仅更换时轻便容易,而且可以根据实际磨损情况,有针对性地更换磨损了的衬板块,从而使材料合理利用 ,降低维修费用。
K型往复式给料机工作原理:
K型往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。其传动原理:当电动机开动后,经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动,将煤均匀地卸到运输机械或其它筛选设备上。K型往复式给料机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。该机适用于矿井和选煤厂,将煤碳经煤仓均匀地装载到输送机或其它筛选、贮存装置上。

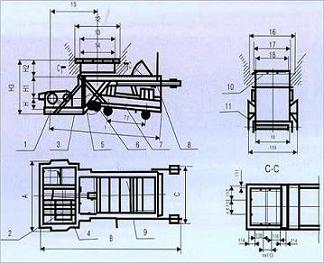

K型往复式给料机安装示意图:
标注:1.减速机 2.电动机 3.传动平台 4.联轴器 5.H形架 6.连杆 7.给煤槽 8.闸门 9.机架 10.漏斗 11.托辊
K型往复式给料机安装及使用:
1.往复式给料机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。
2.安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承高温升不得高于60℃。
3.依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车 。
K型往复式给料机主要外形尺寸:
说明:
1.K型往复式给料机有带漏斗与不带漏斗及带调节闸门与不带闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗不带调节闸门。
2.调调节闸门时,其给料量受调节闸门控制。
3.一般供货时为普通电机,电压380V,ZQ型减速机,如有特殊要求,需订货时说明,如用660电压电机,防爆电机,其它型号减速机等。

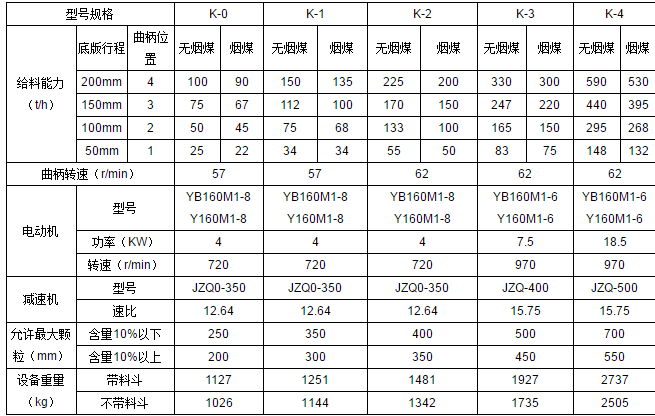

K型往复式给料机技术参数表:
注释:K型往复式给料机可以调节曲柄位置,从而调节底板行程而达到调节给料量,表中所列的给料能力是每种机型在该行程时并且调节闸门调到大状态时的给料量。
