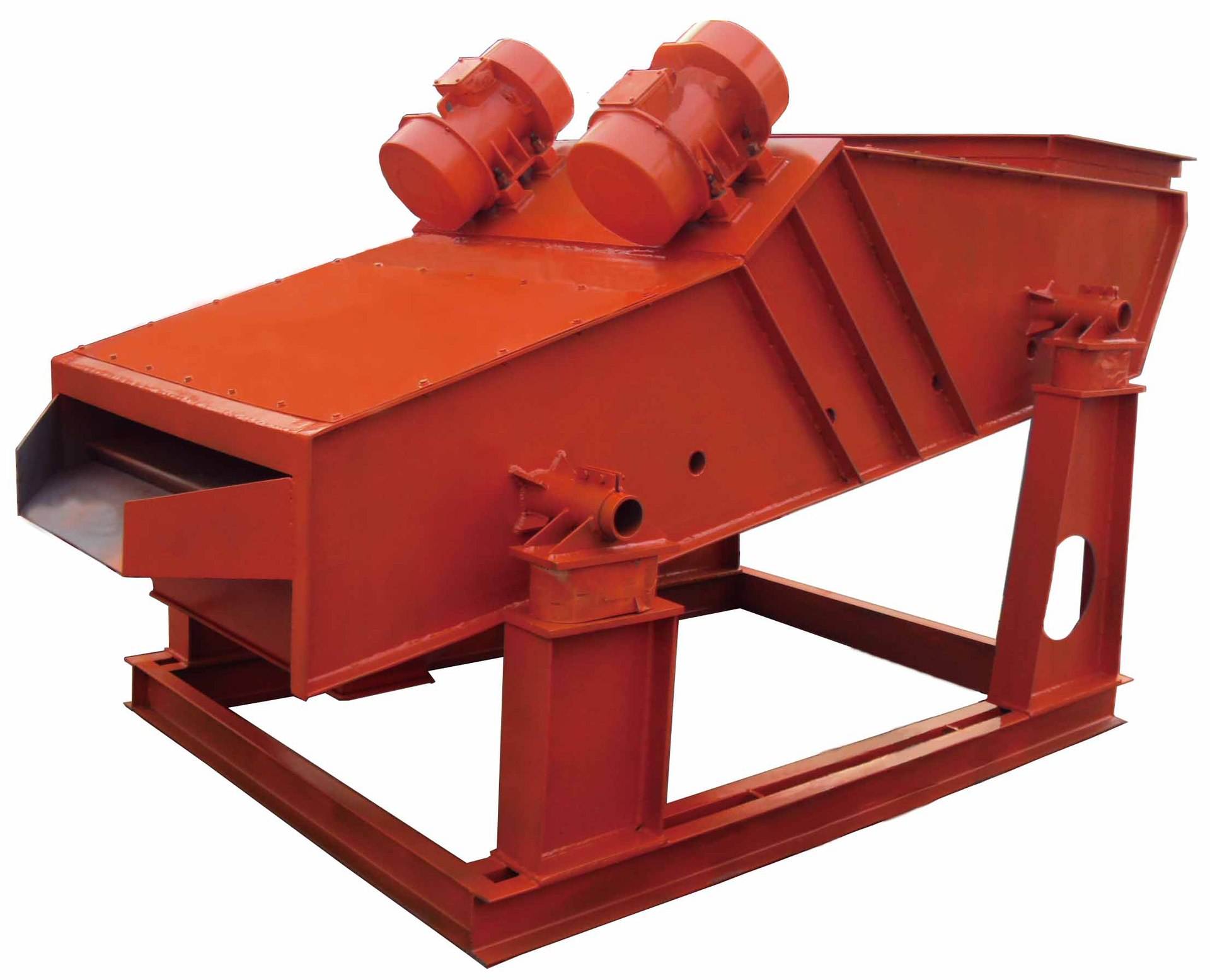

ZSG重型筛产品概述:

　　ZSG系列重型筛是我公司自行研制的一种新型的筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业，尤以冶金行业用途为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械。该产品 具有体积小、重量轻，能耗低、便于安装及工艺布置等特点，采用节能振动电机作振动源，橡胶弹簧支撑并隔振，处理量大，筛分效率高，筛网有较大的安装倾角,拼块组装筛板，更换方便，使用寿命长。

　　ZSG重型筛主要特点:

　　1.体积小,筛分能力大.

　　2.重量轻,便于安装及工艺布置.

　　3.能耗少,可节约大量能源.

　　4.价格低,备件量极少.

　　5.结构简单,造型美观.

　　6.筛网由小块拼装,且更换极为简便.

　　ZSG重型筛工作原理和结构:

　　ZSG系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。ZSG系列重型筛由激振装置、筛箱、防尘罩、落料斗、减振装置、底座等部分组成。ZSG系列重型筛工作时，由激振器产生的激振力通过筛箱传递给筛箱内的筛面上，因激振器产生的激振力为纵向力，迫使筛箱带动筛网面作纵向前后位移，在一定条件下，筛网面上的物料因受激振力作用而被向前抛起，落下时小于筛孔的物料则透筛而落到下层，物料在筛网面上的运动轨迹为抛物运动，由于这样周而复始的物料运动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成筛分作业。

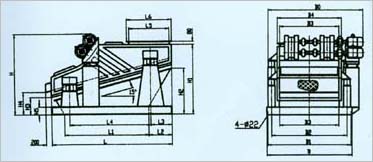

　　ZSG系列矿用重型振动筛有筛箱、振动电机、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

　　SG系列矿用重型振动筛采用振动电机做为激振源，调节振动电机激振力的大小，可以改变筛机的振幅。

　　减振系统有橡胶弹簧、支承座等组成。本系列振动筛振动电机安装方式可分为上振式和侧振式，减振装置安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

　　ZSG重型筛型号含义:

　　ZS G-10×20

　　┬ ┬ ┬ ┬

　　│ │ │ │

　　│ │ │ └────────-　筛面长度(dm)

　　│ │ │

　　│ │ └──────────　筛面宽度(dm)

　　│ │

　　│ └───────────-　产品代号

　　│

　　└─────────────　振动筛系列代号

　　ZSG重型筛技术参数表:

　　说明：

　　1.表中所列各参数均系定型产品在标态、额定工况下的参考数值;

　　2、处理量系指物料粒度分布均匀、松散密度为(1.2～1.6t/m3)、水分含量不大于5%的沙石类物料参考值;

　　3、各参数仅反映设备主要结构类型和外形尺寸，谨供用户选型参考，具体结构及主要技术参数以技术和供货合同为准。

　　ZSG重型筛安装、调试与操作:

　　ZSG重型筛机安装前，应按该机基础图施工，予埋地脚螺栓或钢板。基础横、纵向水平度S<0.5/1000mm筛机就位后，应拧紧地脚螺栓。

　　ZSG重型筛两台振动电机必须反向旋转，接线安装后，可根据生产工艺要求进行调试;根据入筛物料流量调节振动电机的激振力，以便进行入筛物料的分级作业。

　　ZSG重型该筛机配用两台振动电机，调试时，应打开每台振动电机两端的防护罩，检查振动电机两端的偏心块是否完全重合，如每端两块偏心块完全重合并与另一端对应一致，这时该筛机的生产能力为大，假如需改变生产能力，则可调节振动电机两端偏心块的开合角度(两段应一致)，使之得到预期的理想效果。

　　ZSG重型筛机启动前，操作人员必须详细检查其各部件是否有相撞或螺栓松动现象，特别是振动电机地脚螺栓是否有松动现象。所有与筛体配置的工艺设施设备，必须采用软连接，以避免筛机振动影响其它工艺设施的正常工作，然后将两台振动电机一端的防护罩打开，按动电器控制箱启动按钮。观察两振动电机是否反方向旋转，如果是同方向旋转，应迅速停车，将其改为反向旋转。

　　ZSG重型筛选用提示:

　　1.ZSG型系列重型振动筛，计有11个定型规格并分别有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求。

　　2.设备安装方式有支座式和吊挂式及二者搭配式等多种形式，选型时，请务必慎重考虑。
